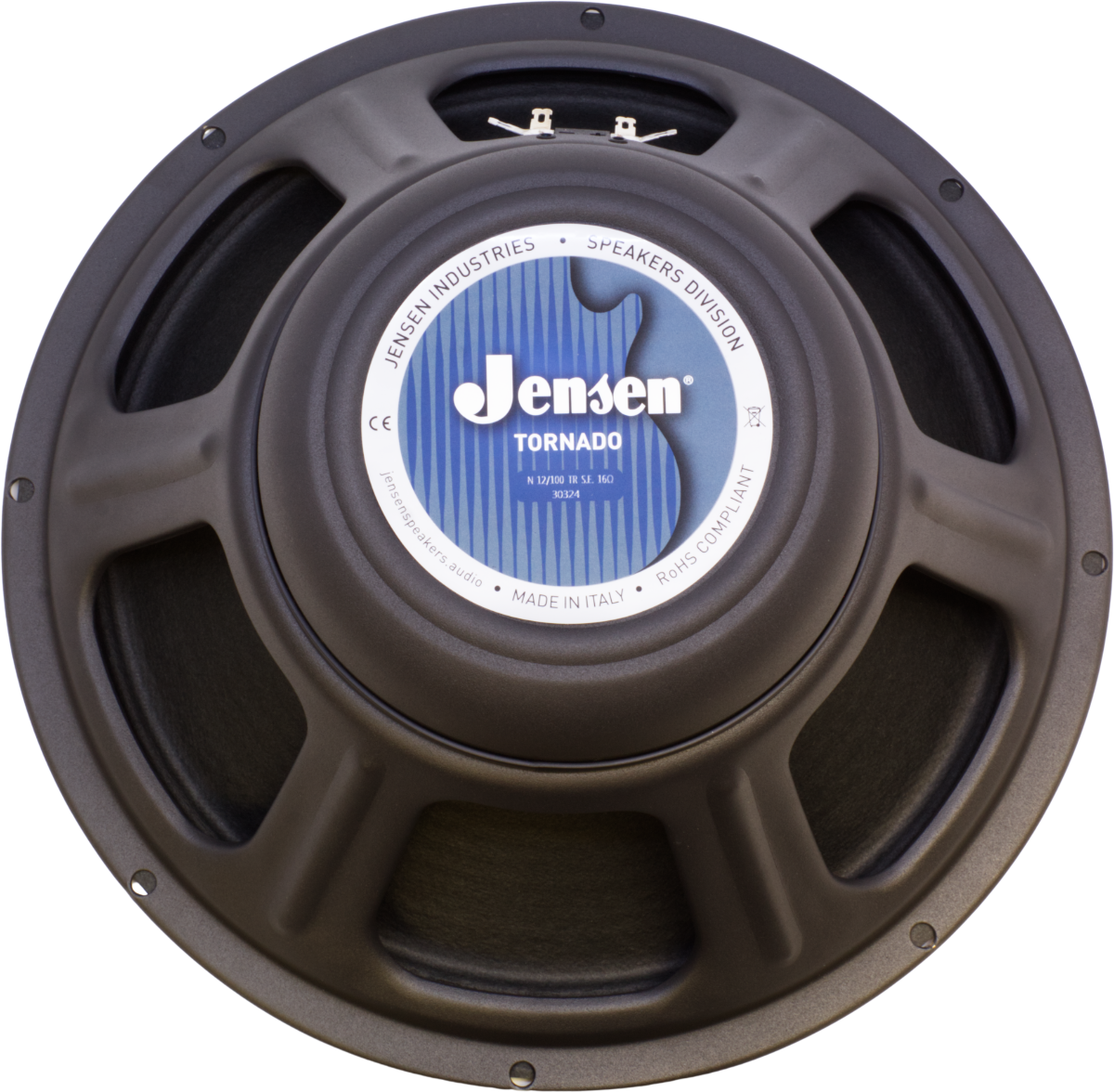

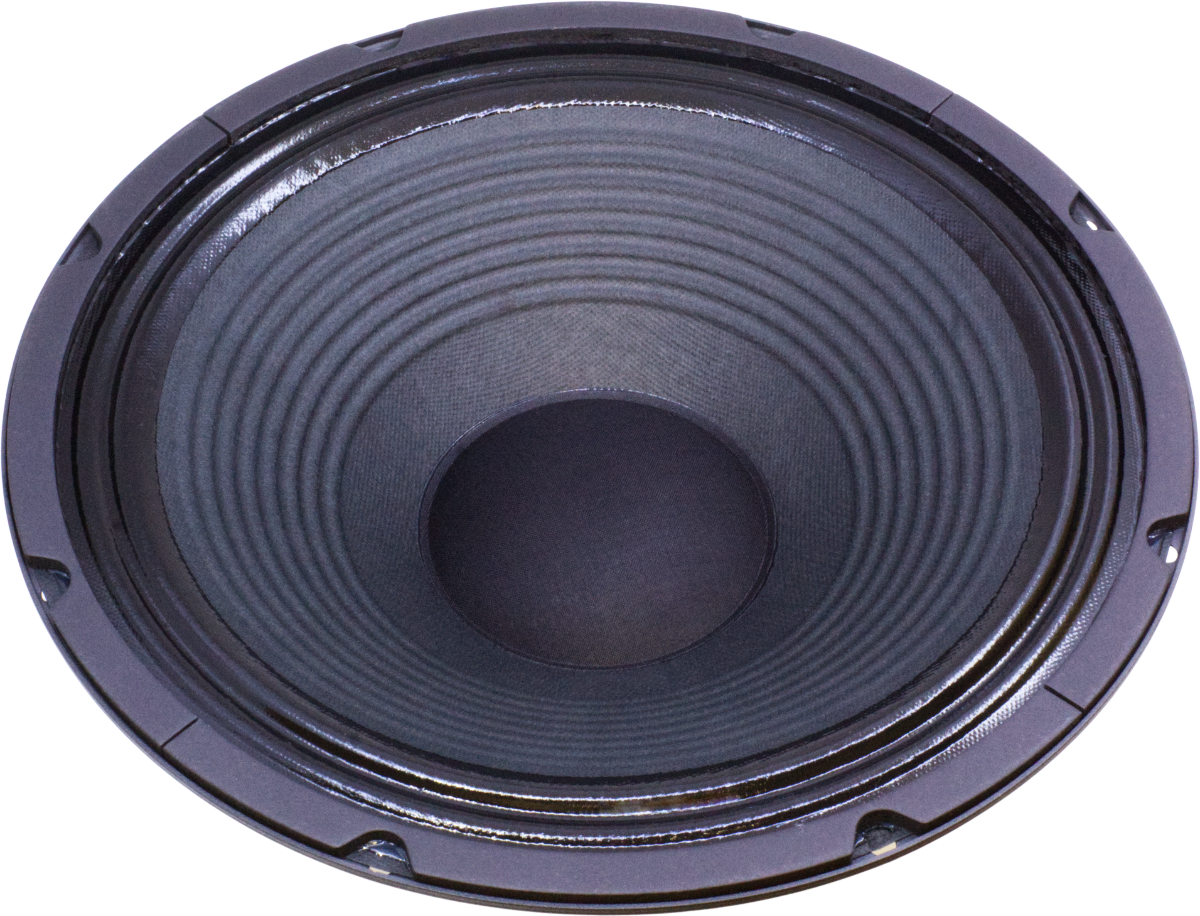

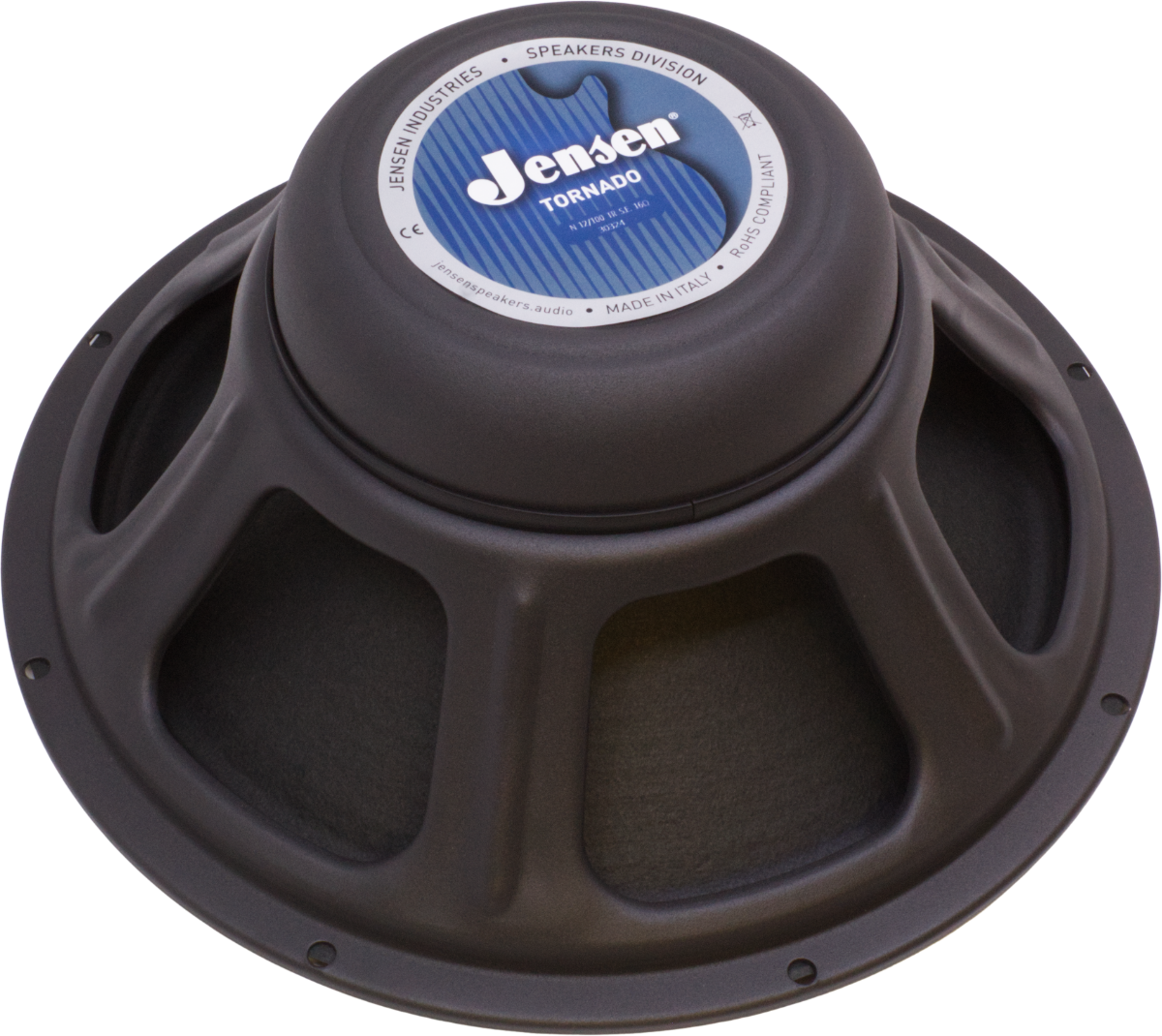

Jensen Tornado N 12/100 TR S.E.
8Ω
16ΩGuitar Speaker
| Nominal diameter | 12″ / 307 mm |
| Resonance | 85.4 Hz |
| Q factor | 0.77 |
| Sensitivity | 95.9 dB |
| Program Power | 200 W |
.png)
.png)
.png)
Specifications
- Sensitivity (1W, 1m, infinite baffle) SPL1W 95.9dB
Thiele & Small parameters
- Resonance frequency (free air) fS 85.4Hz
- Mechanical quality factor QMS 13.27
- Electrical quality factor QES 0.82
- Total quality factor QTS 0.77
Large signal parameters
- Power handling P 100W
- Program power Pmax 200W
Voice Coil
- Nominal impedance Z 8Ω
- DC resistance RE 6.7Ω
- Inductance (1kHz) LE 0.72mH
- VC Diameter 50mm
- Winding height HVC 11mm
- Winding material Copper
- Former material Kapton
Magnet
- Flux density B 1.2T
- Force factor Bl 12.3N/A
- Motor constant Bl/√RE 4.74N/√W
- Air gap height HAG 8mm
- Weight 0.16kg
- Material Neodymium
Diaphragm
- Effective diameter 250mm
- Effective area SD 491cm²
- Moving mass MMS 34.7g
- Moving mass (without air load) MMD 26.8g
- Material Paper
Suspensions
- Stiffness KMS 9.8N/mm
- Compliance CMS 102µm/N
- Equivalent volume to the compliance VAS 34.7L
- Mechanical resistance RMS 1.4N·s/m
- Surround material Integrated Paper

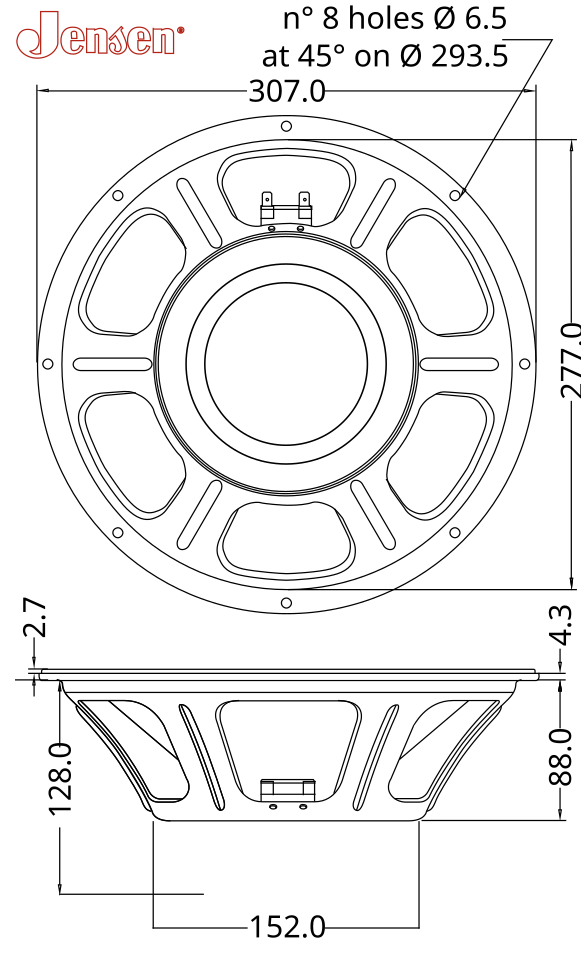

Dimensions
- Nominal diameter 12″
- 307mm
- Overall diameter 307mm
- Volume occupied by the driver (estimated) 0.82L
- Net weight 2.0kg
- Frame material Pressed Sheet
.png)
