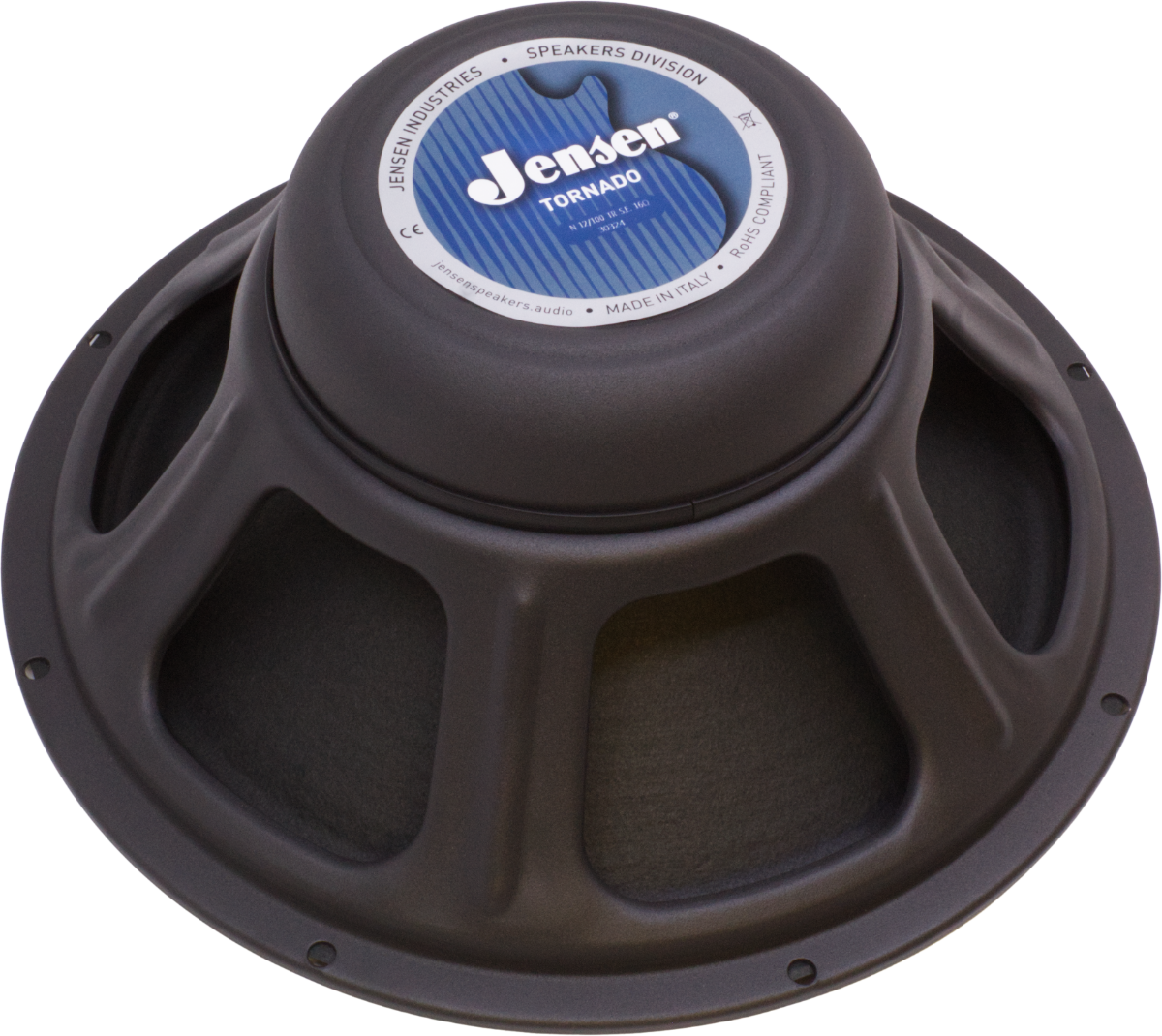

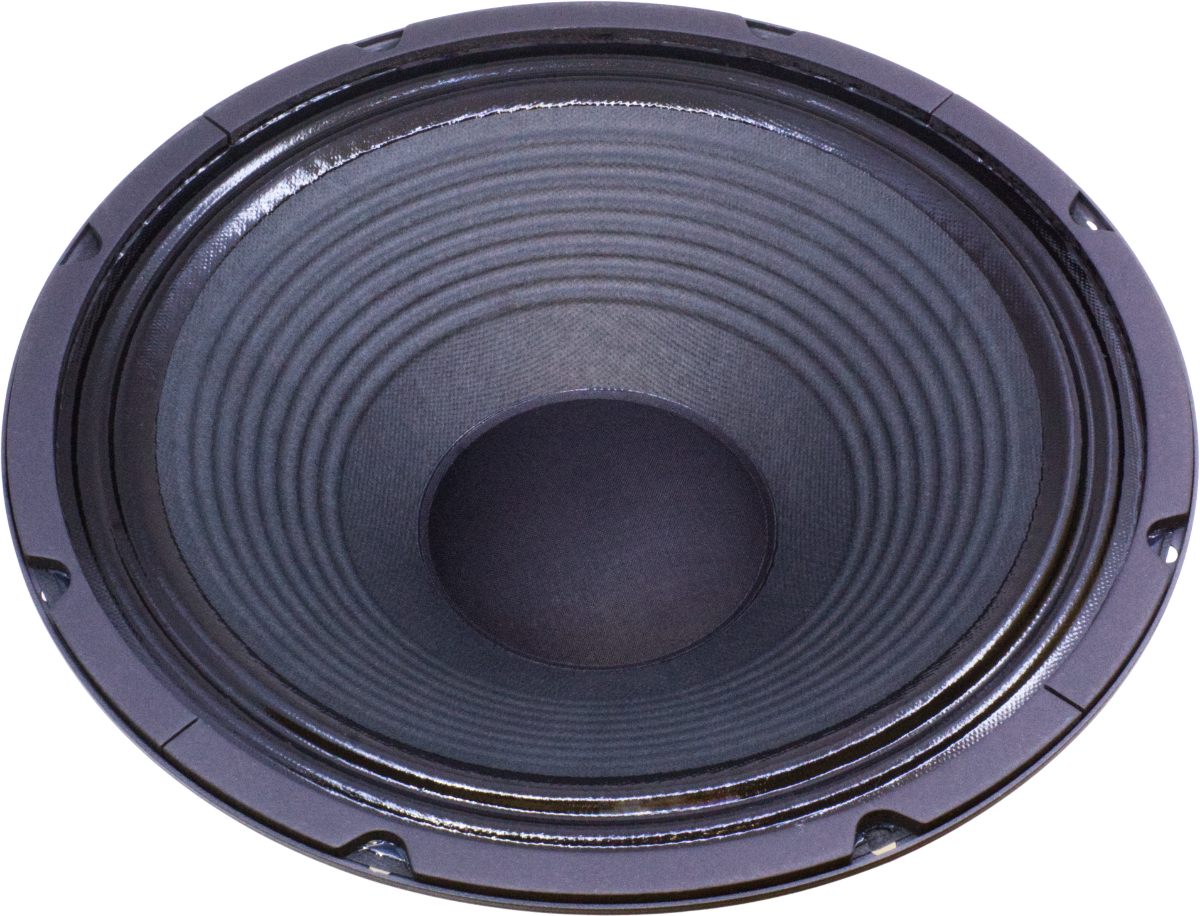

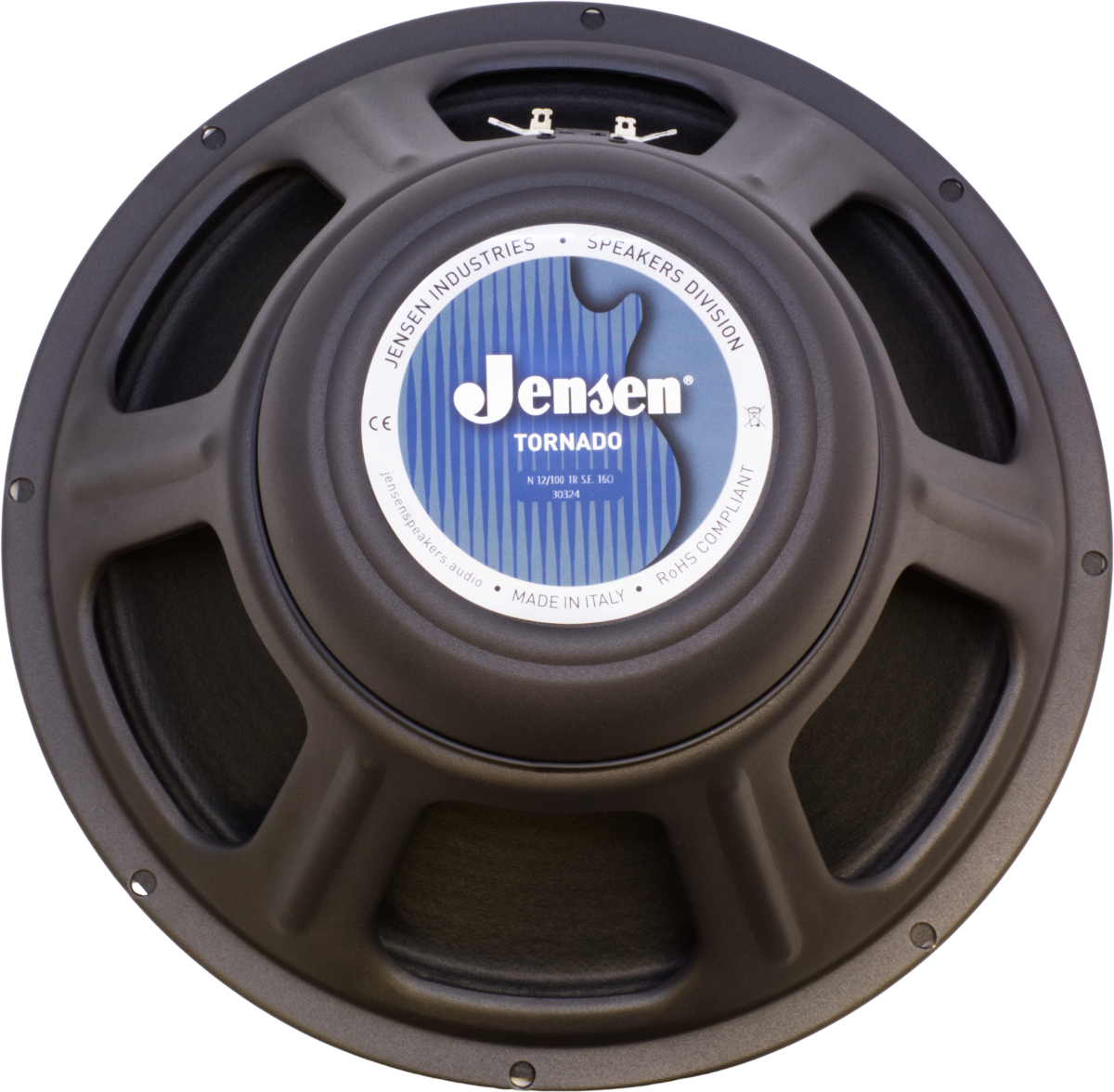

Jensen Tornado N 12/100 TR S.E.
8Ω
16Ω
Guitar Speaker
| Nominal diameter | 12″ / 307 mm |
| Resonance | 87.5 Hz |
| Q factor | 0.85 |
| Sensitivity | 96.5 dB |
| Program Power | 200 W |
.png)
.png)
.png)
Specifications
- Sensitivity (1W, 1m, infinite baffle) SPL1W 96.5dB
Thiele & Small parameters
- Resonance frequency (free air) fS 87.5Hz
- Mechanical quality factor QMS 9.93
- Electrical quality factor QES 0.93
- Total quality factor QTS 0.85
Large signal parameters
- Power handling P 100W
- Program power Pmax 200W
Voice Coil
- Nominal impedance Z 16Ω
- DC resistance RE 12.2Ω
- Inductance (1kHz) LE 1.09mH
- VC Diameter 50mm
- Winding height HVC 11mm
- Winding material Copper
- Former material Kapton
Magnet
- Flux density B 1.2T
- Force factor Bl 15N/A
- Motor constant Bl/√RE 4.3N/√W
- Air gap height HAG 8mm
- Weight 0.16kg
- Material Neodymium
Diaphragm
- Effective diameter 250mm
- Effective area SD 491cm²
- Moving mass MMS 31.3g
- Moving mass (without air load) MMD 23.4g
- Material Paper
Suspensions
- Stiffness KMS 9.43N/mm
- Compliance CMS 106µm/N
- Equivalent volume to the compliance VAS 36.1L
- Mechanical resistance RMS 1.73N·s/m
- Surround material Integrated Paper

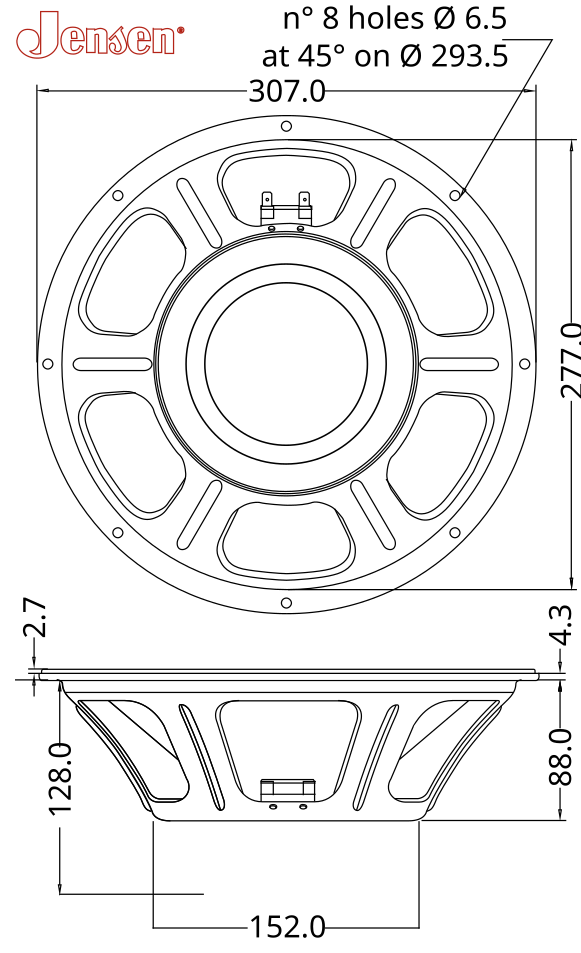

Dimensions
- Nominal diameter 12″
- 307mm
- Overall diameter 307mm
- Volume occupied by the driver (estimated) 0.82L
- Net weight 2.0kg
- Frame material Pressed Sheet
.png)
Export this driver to a simulation software:
Closed Box Simulator·
Speakerbench
WinISD
Basta!
Hornresp
QSpeakers
