LaVoce WSF101.70G
Guitar Speaker
10″ / 250 mm
Nominal diameter
78 Hz
Resonance
0.5
Q factor
98 dB
Sensitivity
± 2.7 mm
Linear excursion
120 W
Program Power

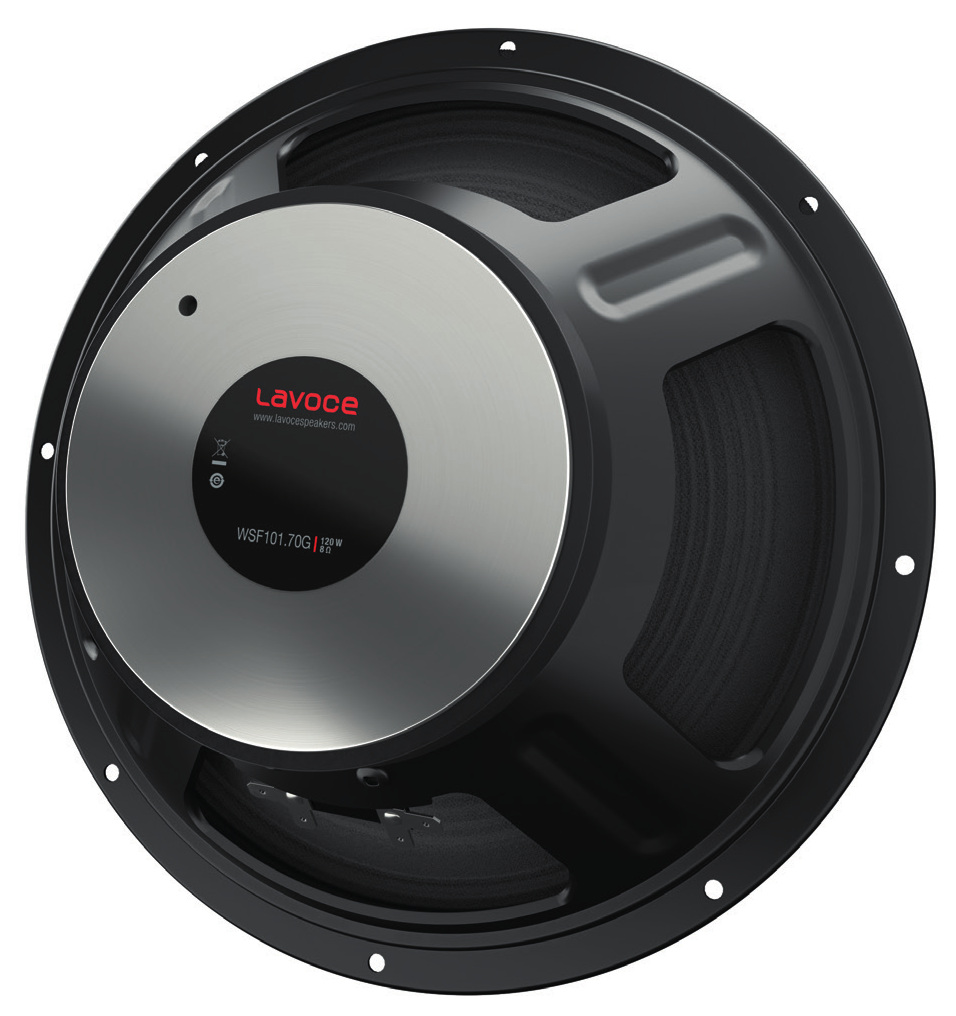

![LaVoce WSF101.70G Guitar Speaker](/LaVoce/WSF101.70G/LaVoce_WSF101.70G_(Photo).png)
- Sensitivity (1W, 1m, infinite baffle)
- SPL1W
- 97.5
- dB
- Frequency response
- 100 - 6000
- Hz
- Resonance frequency (free air)
- fS
- 78.0
- Hz
- Mechanical quality factor
- QMS
- 11.40
- Electrical quality factor
- QES
- 0.53
- Total quality factor
- QTS
- 0.50
- Maximum linear excursion
- xmax
- 2.7
- mm
- Maximum excursion before damage
- xlim
- 5.2
- mm
- Air volume displaced at xmax
- VD
- 96
- cm³
- Power handling
- P
- 60
- W
- Program power
- Pmax
- 120
- W
- Nominal impedance
- Z
- 8
- Ω
- DC resistance
- RE
- 7.5
- Ω
- Inductance (1kHz)
- LE
- 0.51
- mH
- VC Diameter
- 45
- mm
- Winding height
- HVC
- 8.4
- mm
- Winding material
- Copper
- Former material
- Polyimide
- Force factor
- Bl
- 11.9
- N/A
- Motor constant
- Bl/√RE
- 4.35
- N/√W
- Air gap height
- HAG
- 6
- mm
- Diameter
- 134
- mm
- Height
- 15
- mm
- Material
- Ferrite
- Effective diameter
- 213
- mm
- Effective area
- SD
- 356
- cm²
- Moving mass
- MMS
- 20.7
- g
- Moving mass (without air load)
- MMD
- 16
- g
- Material
- Water Proof Treated Paper
- Stiffness
- KMS
- 5.0
- N/mm
- Compliance
- CMS
- 200
- µm/N
- Equivalent volume to the compliance
- VAS
- 36
- L
- Mechanical resistance
- RMS
- 0.89
- N·s/m
- Surround material
- Paper
- Nominal diameter
- 10
- ″
- 250
- mm
- Volume occupied by the driver
- 1.151
- L
- Net weight
- 2.4
- kg
- Frame material
- Steel
Thiele & Small parameters
Large signal parameters
Voice Coil
Magnet
Diaphragm
Suspensions
Dimensions
![LaVoce WSF101.70G SPL & Impedance](/LaVoce/WSF101.70G/LaVoce_WSF101.70G_(Frequency_response_+_Impedance).png)
![LaVoce WSF101.70G Dimensions](/LaVoce/WSF101.70G/LaVoce_WSF101.70G_(Dimensions).png)
