MONACOR SPM-165/8
Mid-range
6.5″ / 159 mm
Nominal diameter
49 Hz
Resonance
0.55
Q factor
88 dB
Sensitivity
± 3 mm
Linear excursion
150 W
Program Power

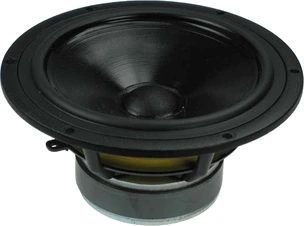

![MONACOR SPM-165/8 Mid-range](/MONACOR/SPM-165-8/MONACOR_SPM-165-8_(Photo).jpg)
- Sensitivity (1W, 1m, infinite baffle)
- SPL1W
- 88.3
- dB
- Frequency response
- 49 - 5000
- Hz
- Resonance frequency (free air)
- fS
- 49.0
- Hz
- Mechanical quality factor
- QMS
- 2.70
- Electrical quality factor
- QES
- 0.67
- Total quality factor
- QTS
- 0.55
- Maximum linear excursion
- xmax
- 3.0
- mm
- Air volume displaced at xmax
- VD
- 42
- cm³
- Power handling
- P
- 60
- W
- Program power
- Pmax
- 150
- W
- Nominal impedance
- Z
- 8
- Ω
- DC resistance
- RE
- 7.2
- Ω
- Inductance (1kHz)
- LE
- 0.6
- mH
- VC Diameter
- 26
- mm
- Winding material
- Aluminium
- Force factor
- Bl
- 5.8
- N/A
- Motor constant
- Bl/√RE
- 2.16
- N/√W
- Diameter
- 80
- mm
- Weight
- 0.38
- kg
- Effective diameter
- 134
- mm
- Effective area
- SD
- 140
- cm²
- Moving mass
- MMS
- 10.3
- g
- Moving mass (without air load)
- MMD
- 9.1
- g
- Stiffness
- KMS
- 1.0
- N/mm
- Compliance
- CMS
- 1000
- µm/N
- Equivalent volume to the compliance
- VAS
- 33
- L
- Mechanical resistance
- RMS
- 1.17
- N·s/m
- Nominal diameter
- 6.5
- ″
- 159
- mm
- Overall diameter
- 159
- mm
- Baffle cutout diameter
- 145
- mm
- Overall depth
- 78
- mm
- Flange thickness
- 5
- mm
- Mounting depth
- 73
- mm
- Volume occupied by the driver (estimated)
- 0.36
- L
- Net weight
- 0.97
- kg
Thiele & Small parameters
Large signal parameters
Voice Coil
Magnet
Diaphragm
Suspensions
Dimensions
![MONACOR SPM-165/8 SPL & Impedance](/MONACOR/SPM-165-8/MONACOR_SPM-165-8_(Frequency_response_+_Impedance).png)
![MONACOR SPM-165/8 Dimensions](/MONACOR/SPM-165-8/MONACOR_SPM-165-8_(Dimensions).png)
