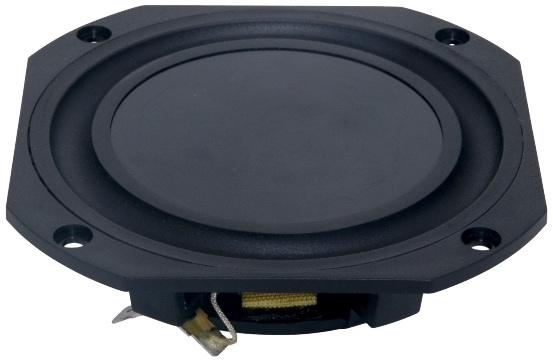

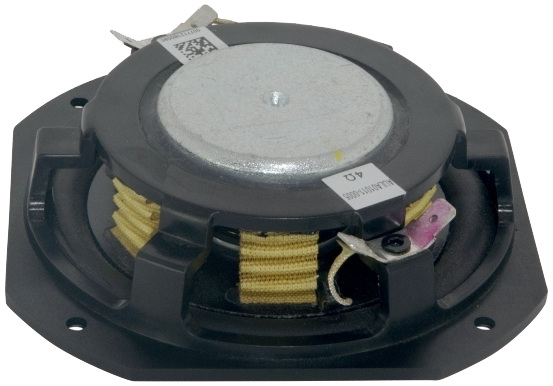

Peerless FLT-100N38AR01-04

Shallow Woofer

Nominal diameter4″ / 102 mm
Resonance109 Hz
Q factor0.73
Sensitivity82.5 dB
Linear excursion± 2.5 mm
Program Power50 W
Discontinued
Driver
Port
Combined
Frequency response
Hz
Impedance
Ω
Impedance Phase
°
Excursion
mm
Velocity
m/s
SPL
dB
Acoustical Phase
°
Group Delay
ms
Transient response
ms
Discard
Apply
  • Sensitivity (1W, 1m, infinite baffle) SPL1W 82.5dB

Thiele & Small parameters

  • Resonance frequency (free air) fS 109Hz
  • Mechanical quality factor QMS 3.51
  • Electrical quality factor QES 0.92
  • Total quality factor QTS 0.73

Large signal parameters

  • Maximum linear excursion xmax 2.5mm
  • Air volume displaced at xmax VD 16cm³
  • Power handling P 25W
  • Program power Pmax 50W

Voice Coil

  • Nominal impedance Z 4Ω
  • DC resistance RE 3.9Ω
  • Inductance (1kHz) LE 0.38mH
  • VC Diameter 38.4mm
  • Former material Aluminium

Magnet

  • Force factor Bl 6.79N/A
  • Motor constant Bl/√RE 3.43N/√W
  • Air gap height HAG 5mm

Diaphragm

  • Effective diameter 90mm
  • Effective area SD 63.6cm²
  • Moving mass MMS 15.9g
  • Moving mass (without air load) MMD 15.6g

Suspensions

  • Stiffness KMS 7.45N/mm
  • Compliance CMS 134µm/N
  • Equivalent volume to the compliance VAS 0.76L
  • Mechanical resistance RMS 3.1N·s/m

Dimensions

  • Nominal diameter 4
  • 102mm
  • Volume occupied by the driver (estimated) 0.13L
  • Net weight 0.34kg

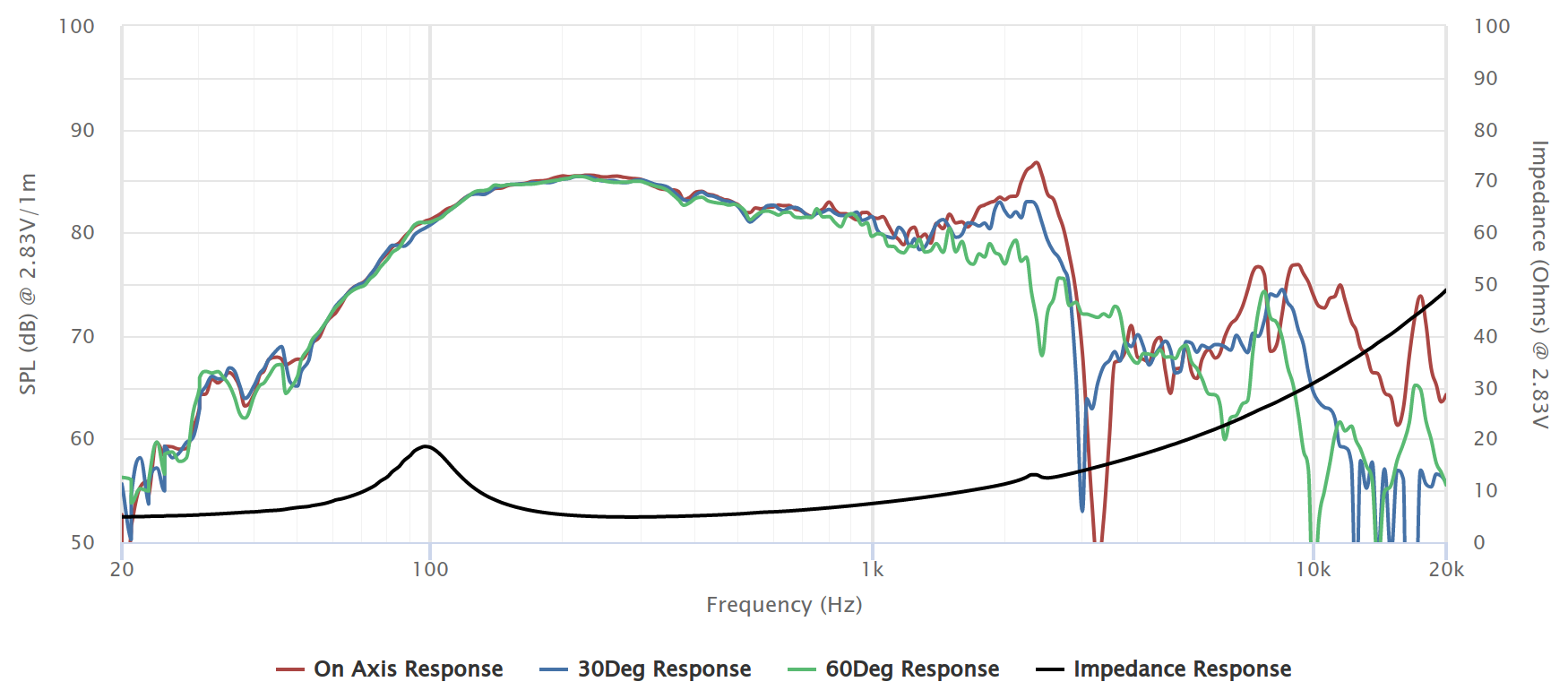

Peerless FLT-100N38AR01-04 SPL & Impedance

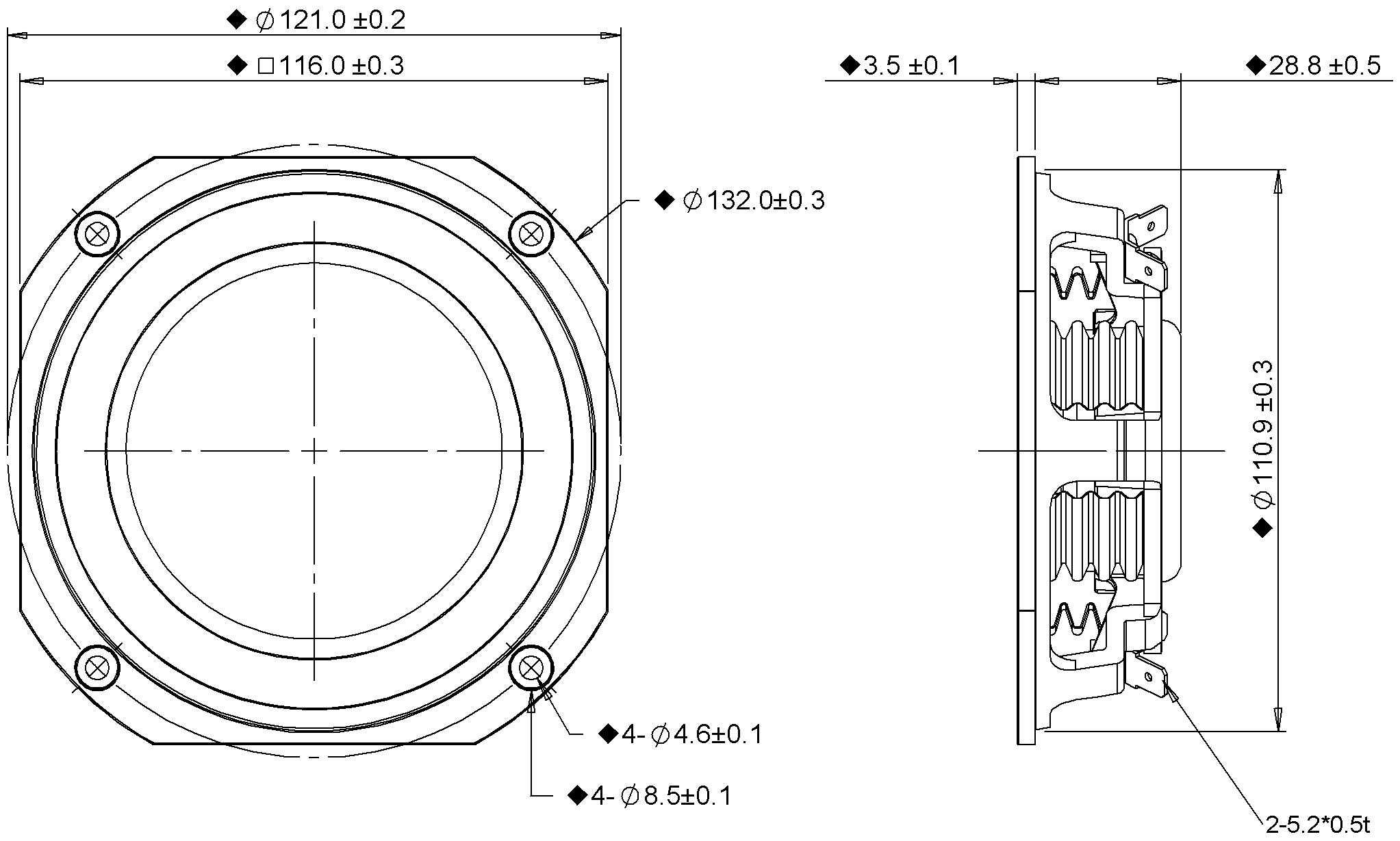

Peerless FLT-100N38AR01-04 Dimensions
