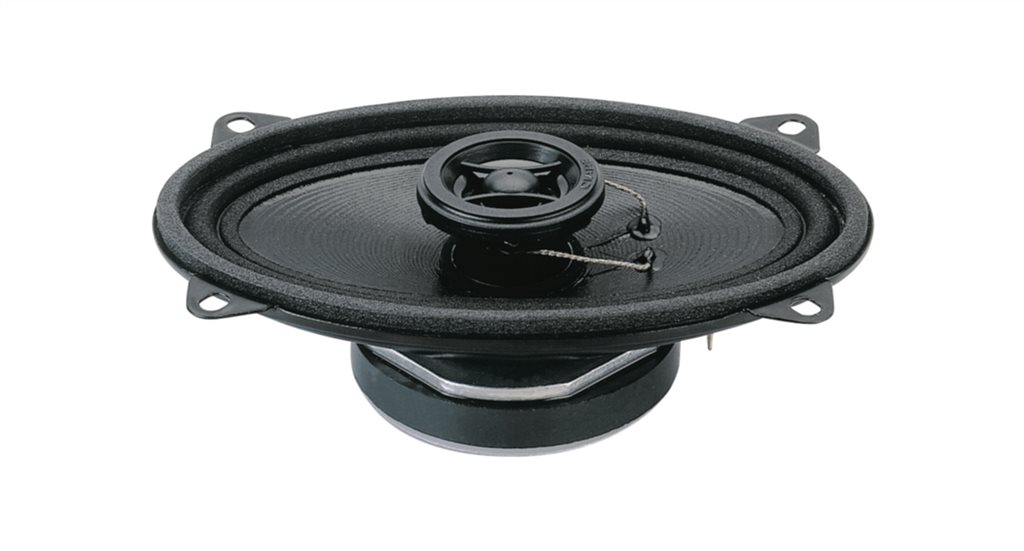

Ciare CZ140

2 Way

Nominal size4x6″ / 96x150 mm
Resonance159 Hz
Q factor1.38
Sensitivity91.8 dB
Linear excursion± 1.1 mm
Program Power90 W
Discontinued
Driver
Port
Combined
Frequency response
Hz
Impedance
Ω
Impedance Phase
°
Excursion
mm
Velocity
m/s
SPL
dB
Acoustical Phase
°
Group Delay
ms
Transient response
ms
Discard
Apply
  • Sensitivity (1W, 1m, infinite baffle) SPL1W 91.8dB

Thiele & Small parameters

  • Resonance frequency (free air) fS 159Hz
  • Mechanical quality factor QMS 6.80
  • Electrical quality factor QES 1.73
  • Total quality factor QTS 1.38

Large signal parameters

  • Maximum linear excursion xmax 1.1mm
  • Air volume displaced at xmax VD 8.4cm³
  • Power handling P 40W
  • Program power Pmax 90W

Voice Coil

  • Nominal impedance Z 4Ω
  • DC resistance RE 3.5Ω
  • Inductance (1kHz, estimated) LE 0.18mH
  • VC Diameter 25mm
  • Former material Aluminium

Magnet

  • Force factor Bl 2.71N/A
  • Motor constant Bl/√RE 1.45N/√W
  • Air gap height HAG 4mm

Diaphragm

  • Effective diameter 99mm
  • Effective area SD 75.9cm²
  • Moving mass MMS 3.63g
  • Moving mass (without air load) MMD 3.3g

Suspensions

  • Stiffness KMS 3.57N/mm
  • Compliance CMS 280µm/N
  • Equivalent volume to the compliance VAS 2.29L
  • Mechanical resistance RMS 0.53N·s/m
  • Surround material Polyurethane

Dimensions

  • Nominal size 4 x 6
  • 96 x 150mm
  • Overall size 96 x 155mm
  • Mounting baffle cutout 87 x 144mm
  • Overall depth 36mm
  • Flange thickness 7mm
  • Mounting depth 29mm
  • Volume occupied by the driver (estimated) 0.12L
  • Frame material Steel

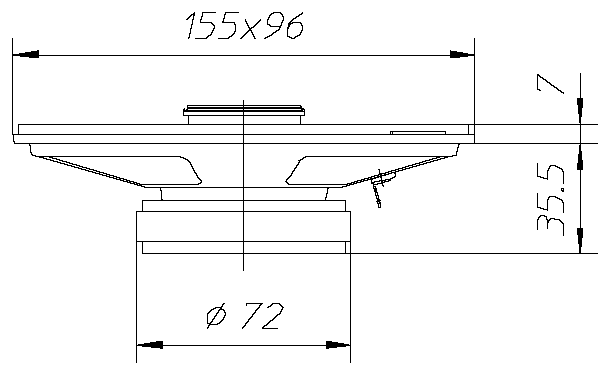

Ciare CZ140 Dimensions
