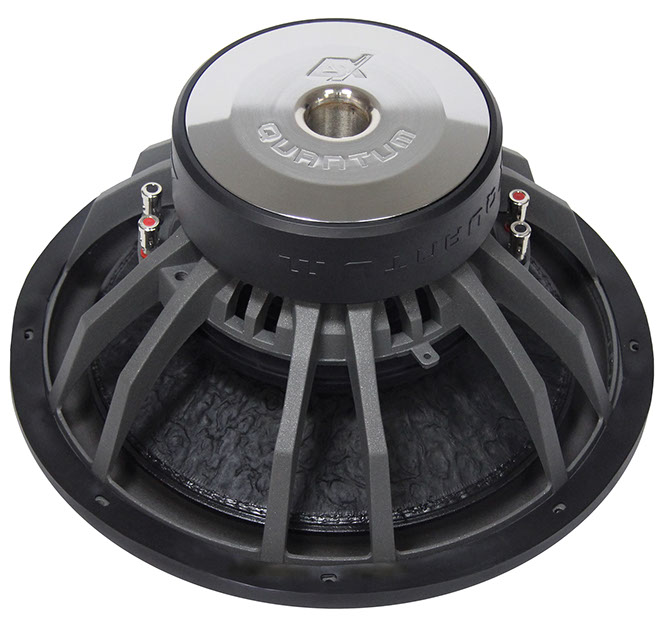

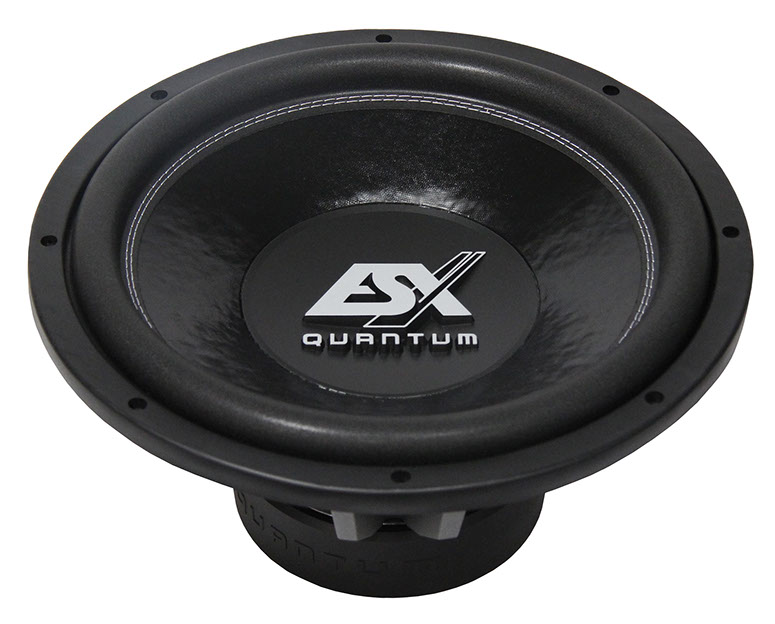

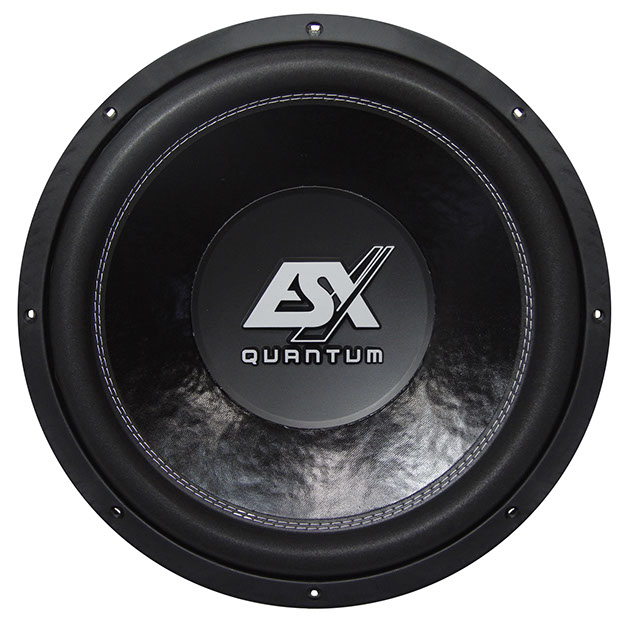

ESX Quantum QE1522

2x2Ω
2x4Ω

Subwoofer

Nominal diameter15″ / 380 mm
Resonance33 Hz
Q factor0.44
Sensitivity90.8 dB
Linear excursion± 13.3 mm
Program Power2000 W
Discontinued
Driver
Port
Combined
Frequency response
Hz
Impedance
Ω
Impedance Phase
°
Excursion
mm
Velocity
m/s
SPL
dB
Acoustical Phase
°
Group Delay
ms
Transient response
ms
Discard
Apply
  • Sensitivity (1W, 1m, infinite baffle) SPL1W 90.8dB

Thiele & Small parameters

  • Resonance frequency (free air) fS 33Hz
  • Mechanical quality factor QMS 5.01
  • Electrical quality factor QES 0.48
  • Total quality factor QTS 0.44

Large signal parameters

  • Maximum linear excursion xmax 13.3mm
  • Maximum excursion before damage xlim 20mm
  • Air volume displaced at xmax VD 1100cm³
  • Power handling P 1000W
  • Program power Pmax 2000W

Voice Coil

  • Nominal impedance Z 2 x 2Ω
  • DC resistance (in series) RE 4.0Ω
  • Inductance (1kHz, in series) LE 2.2mH
  • VC Diameter 76mm
  • Winding height HVC 34.5mm

Magnet

  • Force factor (in series) Bl 18.9N/A
  • Motor constant Bl/√RE 9.45N/√W

Diaphragm

  • Effective diameter 325mm
  • Effective area SD 830cm²
  • Moving mass MMS 206g
  • Moving mass (without air load) MMD 189g

Suspensions

  • Stiffness KMS 8.93N/mm
  • Compliance CMS 112µm/N
  • Equivalent volume to the compliance VAS 109L
  • Mechanical resistance RMS 8.53N·s/m

Dimensions

  • Nominal diameter 15
  • 380mm
  • Overall diameter 394mm
  • Baffle cutout diameter 354mm
  • Mounting depth 182mm
  • Volume occupied by the driver (estimated) 4.7L
