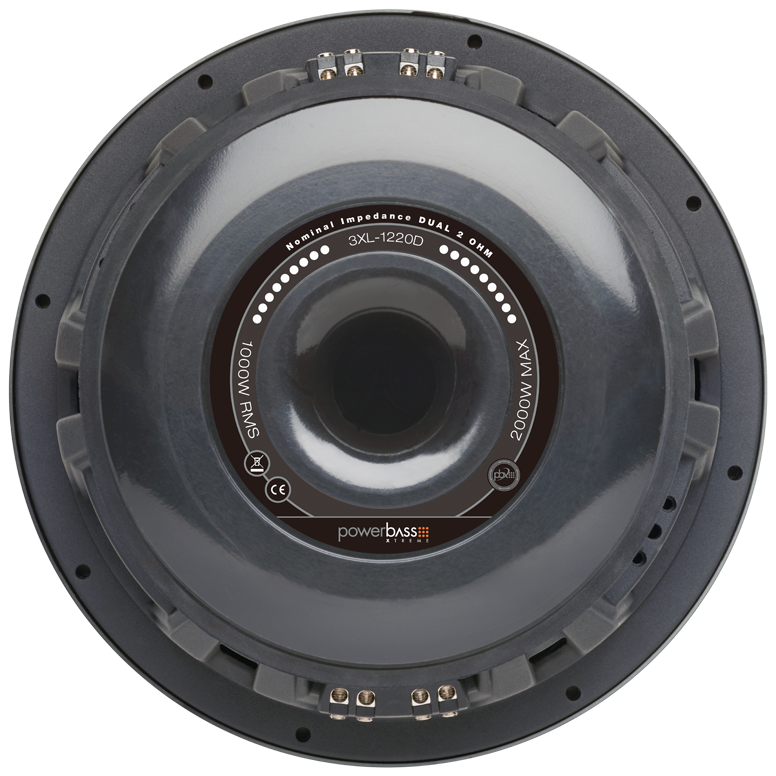

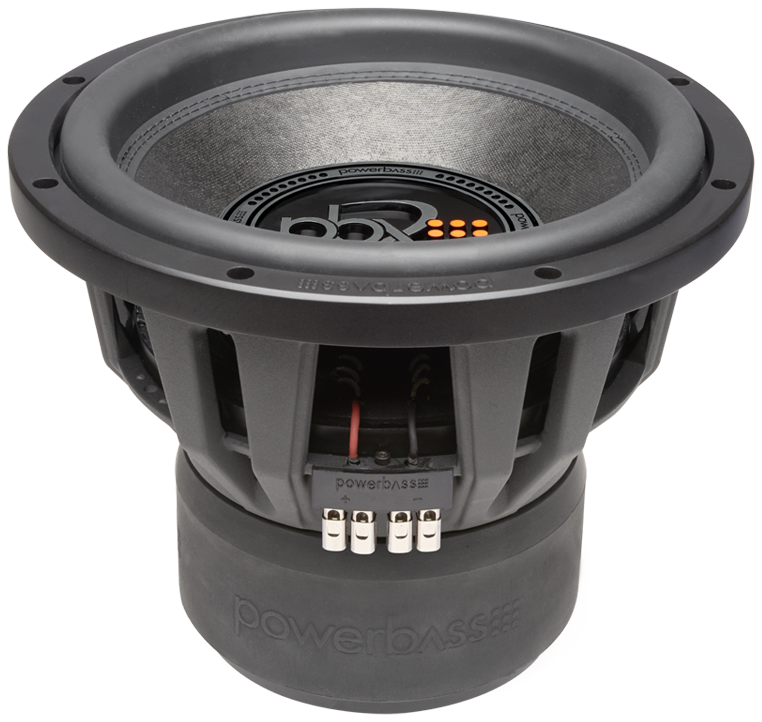

PowerBass 3XL-1220D

2x1Ω
2x2Ω

Subwoofer

Nominal diameter12″ / 305 mm
Resonance30.3 Hz
Q factor0.40
Sensitivity85.2 dB
Linear excursion± 24 mm
Program Power2000 W
Driver
Port
Combined
Frequency response
Hz
Impedance
Ω
Impedance Phase
°
Excursion
mm
Velocity
m/s
SPL
dB
Acoustical Phase
°
Group Delay
ms
Transient response
ms
Discard
Apply
  • Sensitivity (1W, 1m, infinite baffle) SPL1W 85.2dB
  • Frequency response 25 - 450Hz

Thiele & Small parameters

  • Resonance frequency (free air) fS 30.3Hz
  • Mechanical quality factor QMS 3.92
  • Electrical quality factor QES 0.45
  • Total quality factor QTS 0.40

Large signal parameters

  • Maximum linear excursion xmax 24mm
  • Air volume displaced at xmax VD 1274cm³
  • Power handling P 1000W
  • Program power Pmax 2000W

Voice Coil

  • Nominal impedance Z 2 x 2Ω
  • DC resistance (in series) RE 3.4Ω
  • Inductance (1kHz, in series, estimated) LE 3.21mH
  • VC Diameter 76mm

Magnet

  • Force factor (in series) Bl 19N/A
  • Motor constant Bl/√RE 10.3N/√W
  • Weight 13.32kg

Diaphragm

  • Effective diameter 260mm
  • Effective area SD 531cm²
  • Moving mass MMS 280g
  • Moving mass (without air load) MMD 272g
  • Material Non Press Pulp Paper

Suspensions

  • Stiffness KMS 10.2N/mm
  • Compliance CMS 98.1µm/N
  • Equivalent volume to the compliance VAS 39.3L
  • Mechanical resistance RMS 13.6N·s/m

Dimensions

  • Nominal diameter 12
  • 305mm
  • Baffle cutout diameter 280mm
  • Mounting depth 229mm
  • Volume occupied by the driver (estimated) 2.4L
