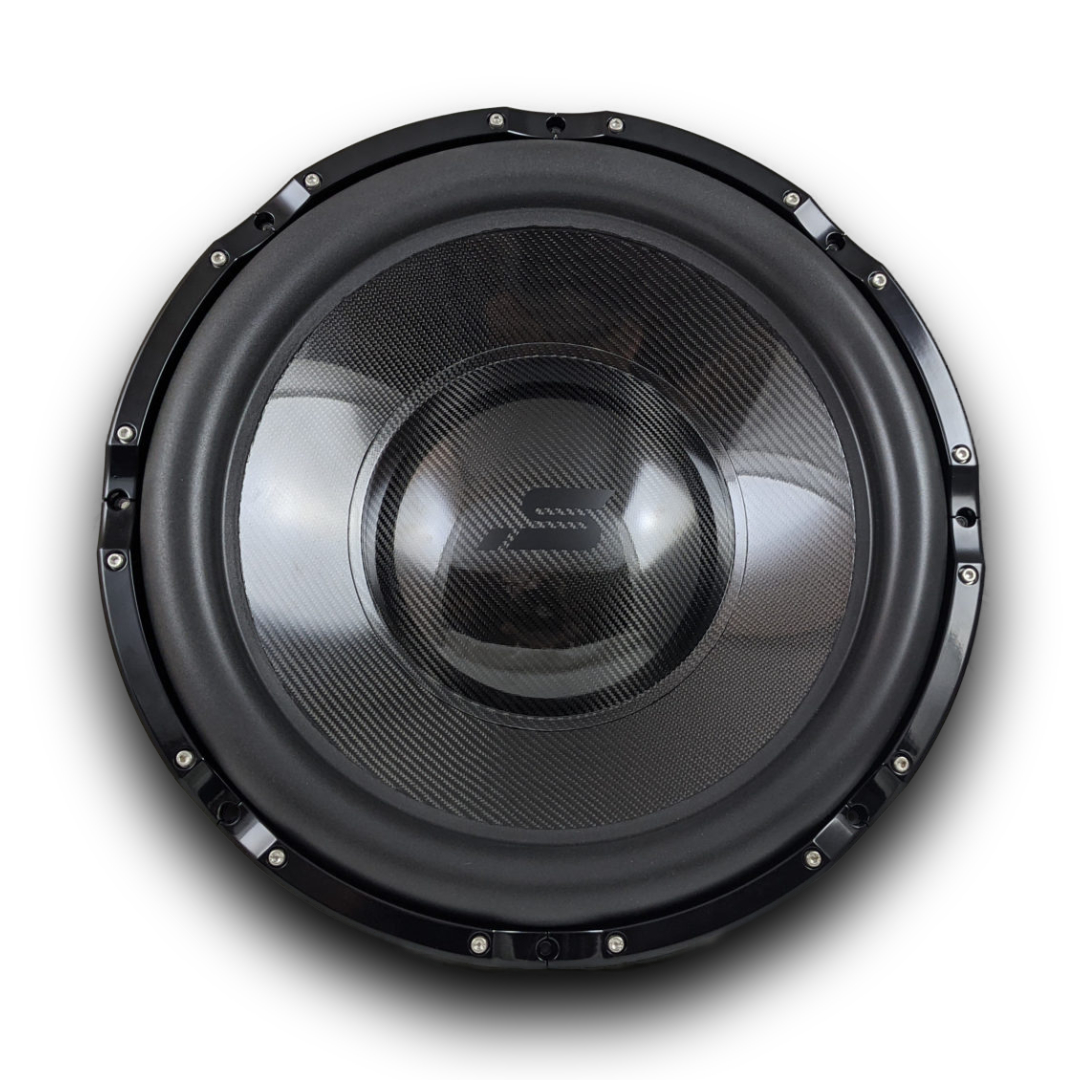

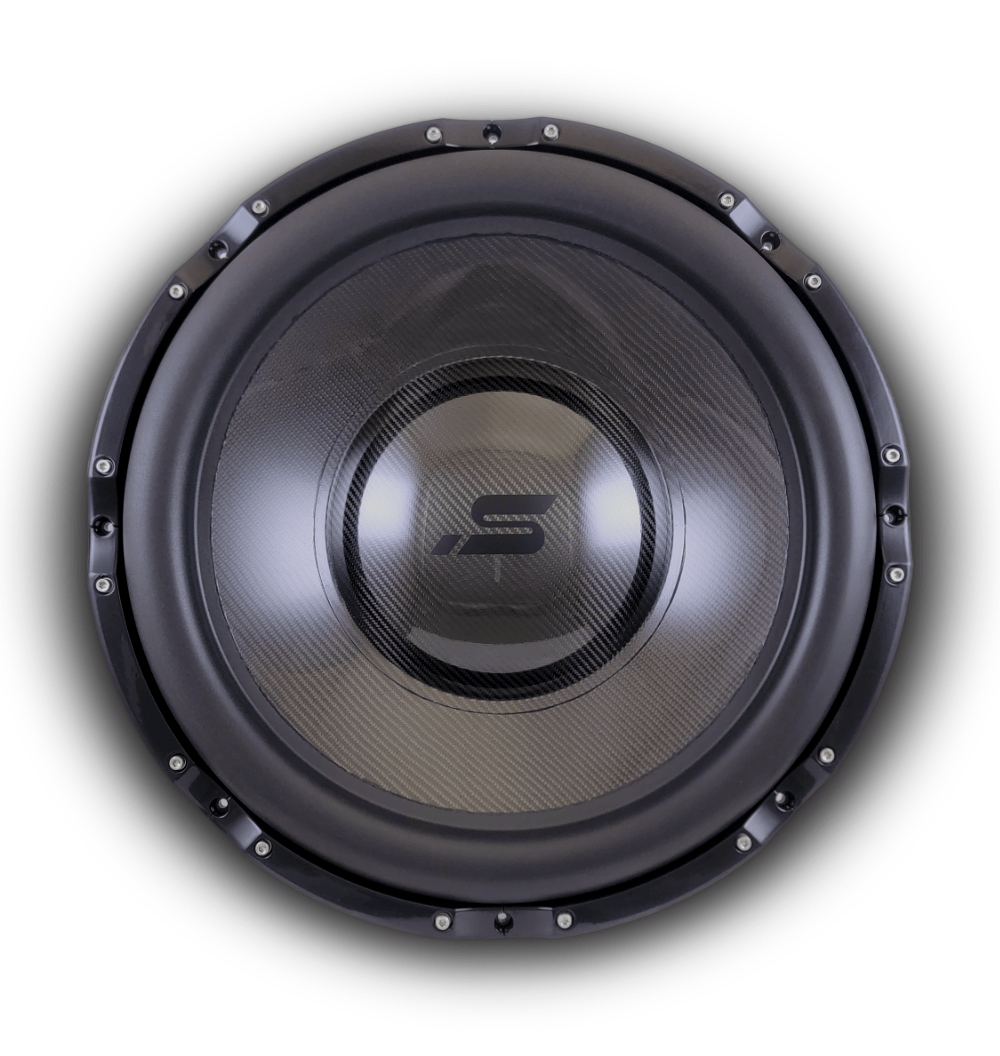

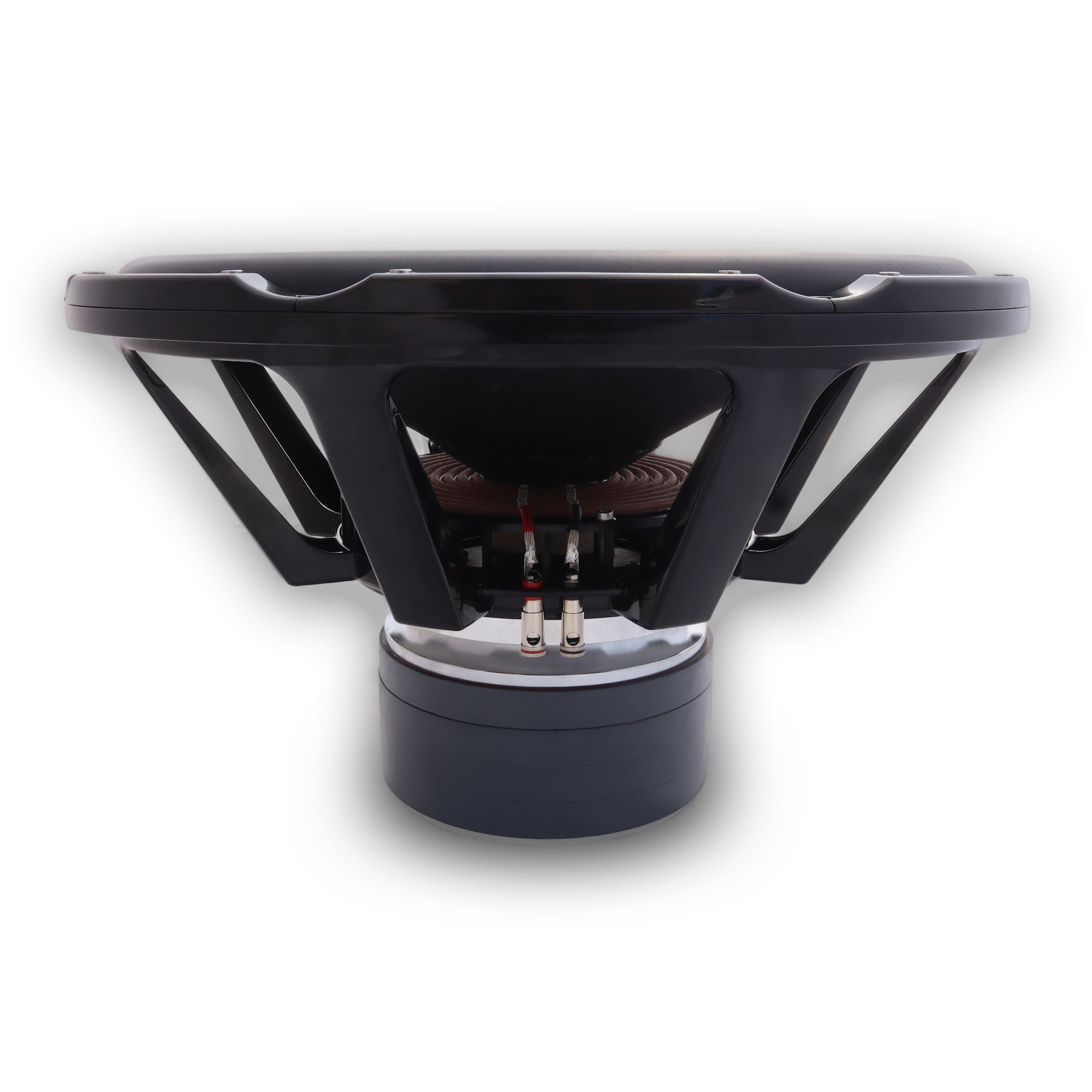

Stereo Integrity IB-24
2x2Ω
Subwoofer
| Nominal diameter | 24″ / 618 mm |
| Resonance | 28.4 Hz |
| Q factor | 0.70 |
| Sensitivity | 91.7 dB |
| Linear excursion | ± 38 mm |
| Program Power | 3000 W |
.png)
.jpg)
.jpg)
Specifications
- Sensitivity (1W, 1m, infinite baffle) SPL1W 91.7dB
- Frequency response 5 - 95Hz
Thiele & Small parameters
- Resonance frequency (free air) fS 28.4Hz
- Mechanical quality factor QMS 5.14
- Electrical quality factor QES 0.81
- Total quality factor QTS 0.70
Large signal parameters
- Maximum linear excursion (one way) xmax 38mm
- Air volume displaced at xmax VD 8094cm³
- Power handling P 1500W
- Program power Pmax 3000W
Voice Coil
- Nominal impedance Z 2 x 2Ω
- DC resistance (in series) RE 5.8Ω
- Inductance (1kHz, in series) LE 4.8mH
Magnet
- Force factor (in series) Bl 28N/A
- Motor constant Bl/√RE 11.6N/√W
Diaphragm
- Effective diameter 521mm
- Effective area SD 2130cm²
- Moving mass MMS 612g
- Moving mass (without air load) MMD 543g
- Material Standard, Carbon Fiber
Suspensions
- Stiffness KMS 19.5N/mm
- Compliance CMS 51.3µm/N
- Equivalent volume to the compliance VAS 328L
- Mechanical resistance RMS 21.3N·s/m
Dimensions
- Nominal diameter 24″
- 618mm
- Overall diameter 618mm
- Baffle cutout diameter 568mm
- Mounting depth 324mm
- Volume occupied by the driver (estimated) 20L
- Net weight 40.823kg
